加熱管噴氣預熱。

氮氣預熱時,可防止焊錫氧化。

保持焊嘴銳利。

●對於高熔點的無鉛焊錫, 亦可與Sn-Pb焊錫同樣的溫度進行焊錫作業。
●焊錫作業時,焊嘴降溫小,可縮短作業時間。
●減少由於熱衝擊造成的錫球飛散。

●減少氧化。
●保持焊嘴銳利。

注 意
單獨使用RX-711ASPH工具,不能利用預熱功能。需另外準備氮氣以及液化氣罐。
推薦使用氣體流量控制器NC-10系列。

自由溫度設定
RX-711ASPH可在 200—480℃大範圍設定溫度,數字顯示簡單、可靠溫度管理。

出色熱恢復性
溫度感測器內藏,60W高功率。連續作業時,出色熱恢復性能,使用者能從容實施焊接作業。低溫焊接作業可能。對熱負荷大的零件升溫速度快。亦可在較低溫度下焊錫,減少對小型電子元件的熱衝擊。

鎖定防護罩
鎖定防護罩(PAT.P),保護各種設定,防止操作者由於疏忽而改變設定,實現安全可靠管理。

型 　　　　號

RX-711AS PH

額定電壓

110V, 220V AC 50/60Hz

耗電量

65W

電烙鐵電壓

24V 60W

溫度設定範圍

200—480℃

絕緣電阻(500V DC)

100MΩ以上

尺寸

電烙鐵部

210mm ( w/o cord bushing )

本 體

146(L)×115(W)×98(H) (mm)

重 量

電烙鐵部

75g (除電源線長度)

本 體

1.5kg(除電源線長度)

漏電電壓

2mV以下

地線電阻

2Ω以下

電烙鐵部至氣體調節箱間管長度

φ4mm×1.2m

最大輸入壓力

0.2MPa(2kgf/cm2 )

電源線長度

1.3m 3芯、帶地線插頭

附件

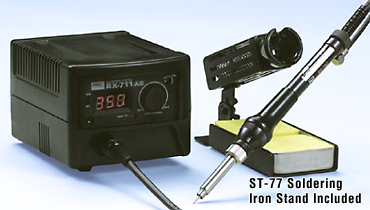

電烙鐵座 ST-77

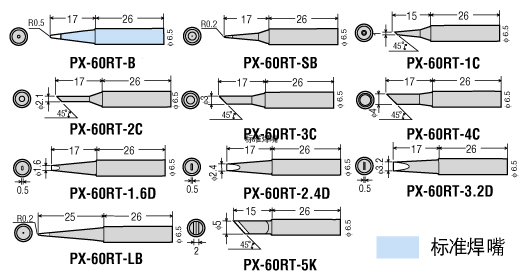

■交換焊嘴

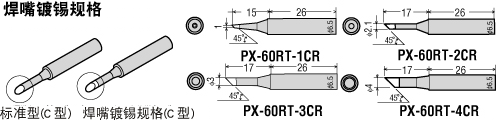

與RX-701/711系列共同使用M型焊嘴(PX-60RT系列)。焊嘴豐富,種類繁多、價格合理、高通用性達到降低成本效果

RX-711AS PH用發熱芯

RX-70H

RX-711AS PH發熱芯護套l

RX-70GPH HP

RX-711AS PH用螺母

RX-70GPH NUT

空氣噴嘴種類

空氣噴嘴配有重視氮氣濃度的PX-60PH-C

空氣噴嘴種類

對應焊嘴

重視氮氣濃度

重視作業性

PX-60PH A

—

SB, 1C, 2C

PX-60PH B

5K

B, 3C, 4C, 1.6D, 2.4D,3.2D, 5K

PX-60PH C

B, SB, LB, 1C, 2C, 3C, 4C,
1.6D, 2.4D, 3.2D

LB

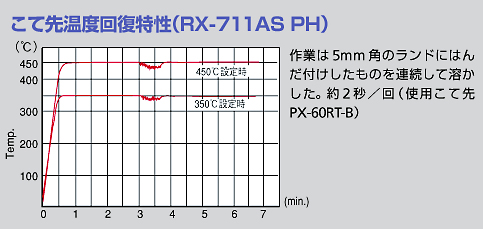

■焊嘴溫度恢復特點
