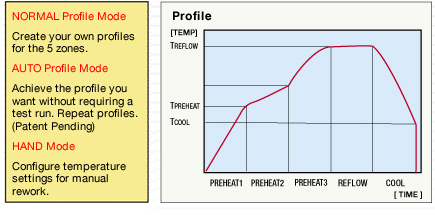

●能設定PREHEAT1、PREHEAT2、PREHEAT3、REFLOW、COOL DOWN 5個區域的記錄。●LIFT、PLACE模式能寄存5個區域,每區域19種設定溫度。HAND模式能寄存1種設定溫度。●PID控制、實現精確溫度管理。●手柄處配有熱源ON-OFF開關以及真空ON-OFF開關、操作方便。●配有能預熱ON-OFF功能介面。(連接控制線為選購件)●有鎖定功能。●按COOL鍵、對全區域冷卻。●自動記錄功能。
＊過程記錄由5個區域構成。能設定每個區域的溫度和時間。

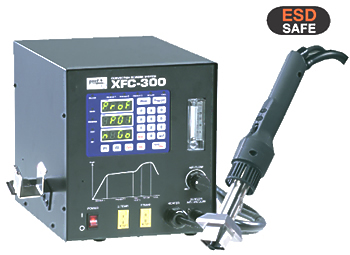

型號

XFC-300, XFC-301（有自動升降功能）

額定電壓

110V, 220V AC 50/60Hz

耗電量

430W, 420W

電烙鐵電壓

110V AC / 220V AC

溫度控制範圍

50—550°C

風量範圍

5-25升/分

風量計

帶風量儀錶

真空吸頭

內藏於抓取手臂前端

真空度

-0.03MPa (-220mmHg)

模式種類

3種 (Plofile-Normal, Plofile-Auto, HAND)

溫度記錄( LIFT、PLACE)

5個區域(溫度和時間)

過程記錄

( Auto, Normal )×19, HAND×1

絕緣電阻 (500V DC)

10MΩ以上

尺寸

本體

220mm(不包括電源線)

電烙鐵

265(L) ×190(W) ×230(H)mm

重量

本體

180g(不包括電源線)

電烙鐵

7.6kg(除電源線)

電烙鐵至控制器線長

1m

電源線長

1.2m(帶地線3芯插頭)

交換配件

XFC系列用加熱芯

XFC-H

加熱器管護套

XFC-HP

XFC-200用真空吸盤一套

XVCW-SET

真空吸盤

φ6mm

XVCW-6

φ8mm

XVCW-8

φ10mm

XVCW-10

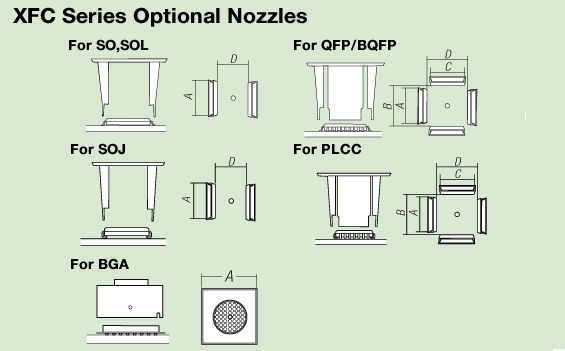

P / N

A

D

Applicable Package

inch

mm

inch

mm

XNSG 4.4 ×10

0.394

10

0.189

4.8

SO16

XNSG 5.6 ×13

0.591

15

0.224

5.7

SSOP8T

XNSG 7.6 ×15

0.63

16

0.283

8.2

SOL20/26, TSOP20/24

XNSG 7.6 ×18

0.748

19

0.283

8.2

TSOP24

XNSG 7.6×12.7

0.742

12

0.323

8.2

SOL20, TSOP28

XNSG 19 ×8

0.315

8

0.748

19

TSOP32

XNSG 8.6 ×18

0.748

19

0.343

8.7

TSOP28/32

XNSG 18.5 ×12

0.748

15

0.728

19.5

TSOP40/48

XNSG 13×28

1.142

29

0.531

13.5

PSOP44

XNSG 4.4×5

0.917

5

0.189

4.8

SO8

P / N

A

D

Applicable Package

inch

mm

inch

mm

XNSG 15 X 8.2

0.591

15

0.323

8.2

SOJ20

P / N

A

Applicable Package

inch

mm

XNBG 8 ×8

0.393

10

BGA16, BGA25

XNBG 12 × 12

0.551

14

BGA49, BGA64

XNBG 13 × 13

0.59

15

BGA49, BGA64

XNBG 15×15

0.669

17

BGA81, BGA100

XNBG 17 ×17

0.748

19

BGA121

XNBG 19 ×19

0.787

20

BGA144, BGA121

XNBG 23 ×23

0.984

25

BGA169

XNBG 27 ×27

0.142

29

BGA324, BGA225, BGA289

XNBG 35 ×35

1.457

37

BGA529, BGA484

XNBG 38× 38

1.575

40

BGA576, BGA625

XNBG 40× 40

1.654

42

BGA625, BGA676

P / N

A

B

C

D

Applicable Package

inch

mm

inch

mm

inch

mm

inch

mm

XNQG 12 ×12

0.472

12

0.551

14

0.472

12

0.551

14

QFP64,QFP48,QFP80,BQFP28

XNQG 14 ×14

0.591

15

0.677

17.2

0.591

15

0.677

17.2

SQFP100, TQF100

XNQG 14 ×20

0.591

15

0.665

16.9

0.827

21

0.906

23

SQFP12, QFP80, QFP100

XNQG 16 ×16

0.629

16

0.826

21

0.629

16

0.826

21

BQFP100T25, QFPT63

XNQG 17.5×17.5

0.591

15

0.728

18.5

0.59

15

0.728

18.5

BQFP84

XNQG 24 ×24

0.827

21

0.953

24.2

0.827

21

0.953

24.2

BQFP132, FQFP176

XNQG 28×28

1.142

29

1.22

31

1.142

29

1.22

31

QFP128, SQFP208

XNQG 32 ×32

1.22

31

1.315

33.4

1.22

31

1.315

33.4

BFP184T, FQFP408

XNQG 37 ×37

1.22

31

1.457

37

1.22

31

1.457

37

BQFP196

XNQG 40 ×40

1.535

39

1.654

42

1.535

39

1.654

42

BQFP244

P / N

A

B

C

D

Applicable Package

inch

mm

inch

mm

inch

mm

inch

mm

XNPG 7.3×12.5

0.272

6.9

0.354

9

0.272

6.9

0.551

14

PLCC 7.3 X 12.5

XNPG 11.5×11.5

0.394

10

0.512

13

0.394

10

0.512

13

PLCC 28

XNPG 11.5×14

0.591

15

0.591

15

0.394

10

0.512

13

PLCC 11.5 X 14

XNPG 17.5×17.5

0.591

15

0.728

18.5

0.591

15

0.728

18.5

PLCC 44

XNPG 20×20

0.748

19

0.827

21

0.748

19

0.827

21

PLCC 52

XNPG 25 ×25

0.945

24

1.024

26

0.945

24

1.024

26

PLCC 68

XNPG 30×30

1.142

29

1.22

31

1.142

29

1.22

31

PLCC 84
